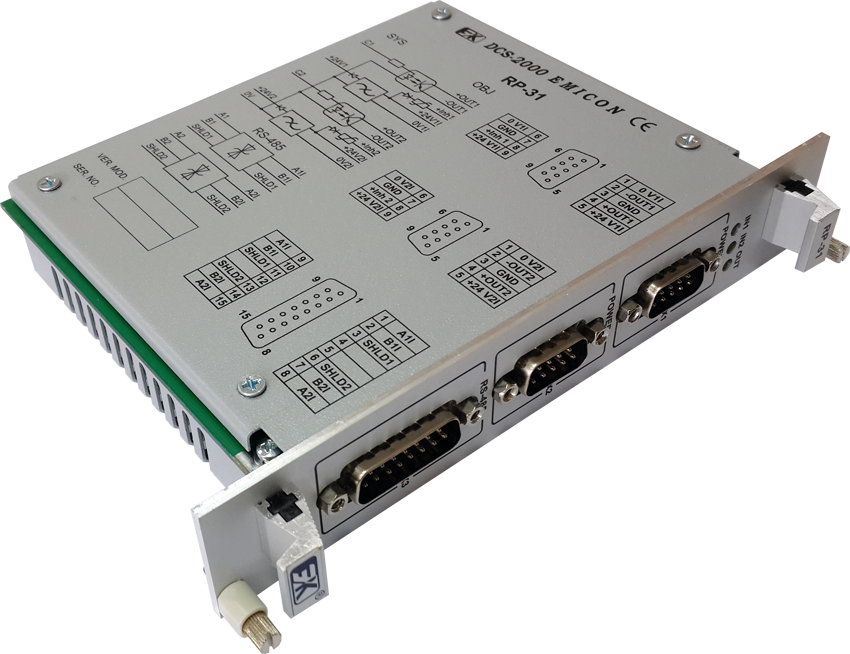

Модуль предназначен для подключения к модулям серии DCS-2000 каркасного исполнения основной и резервной шин питания по схеме "диодное ИЛИ" и основного и резервного каналов интерфейса RS-485. Интерфейсные каналы модуля гальванически изолированы друг от друга и от каналов питания.
Характеристика
Величина / тип
| Характеристика | Величина / тип |
| Количество подключаемых каналов питания | 2 (диодное ИЛИ) |
| Максимальное напряжение в каналах питания, В | 36 |
| Максимальный ток в канале питания, А | 6 |
| Максимальный ток через контакт "+Inh", мА | 200 |
| Максимальный ток через контрольный выход "OUT", мА | 100 |
| Максимальное напряжение на контрольном выходе "OUT", В | 50 |
| Емкость, вносимая в канал питания, мкФ | 1000±20% |
| Количество подключаемых каналов интерфейса RS-485 | 2 |
| Емкость, вносимая в канал интерфейса RS-485, пФ, не более | 100 |
| Сопротивление, вносимое в канал интерфейса RS-485, Ом, не более | 5 |
| Напряжение гальванической изоляции между системной и объектовой частями модуля, В, не менее | 1000 |
| Габаритные размеры модуля, мм | 140×120×40 |
