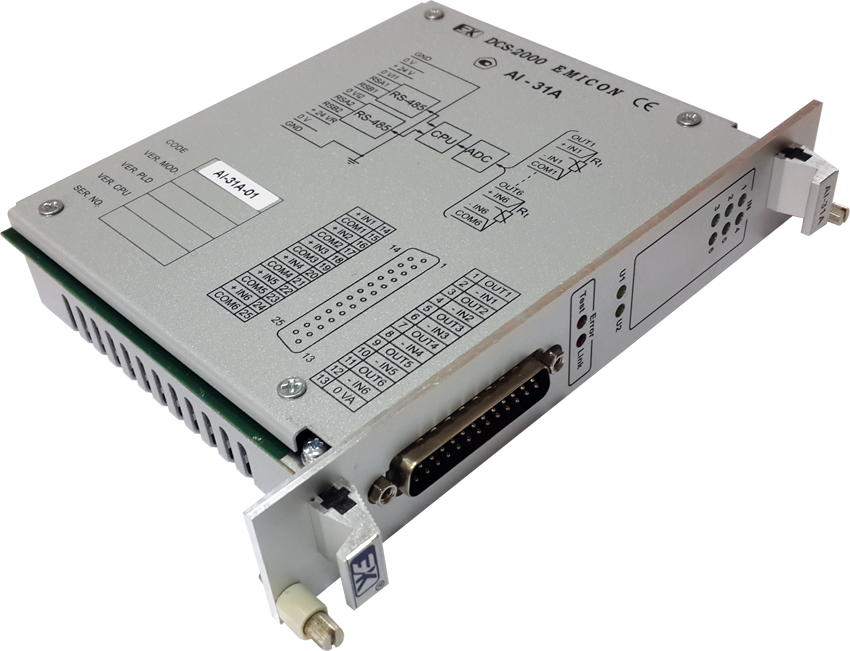

Модуль предназначен для работы в составе распределенных систем управления, имеет 6 дифференциальных каналов для подключения к нему по четырехпроводной схеме термопреобразователей сопротивления и преобразования полученного входного напряжения в 12-ти разрядный цифровой код. К модулю подключаются медные или платиновые) термопреобразователи номинальным сопротивлением R0 100 или 50 Ом с номинальными статическими характеристиками преобразования (НСХ) по ГОСТ 6651-2009 в диапазонах входного сигнала. После преобразования и усреднения величин нескольких цифровых отсчётов, полученное значение передается по локальной сети, образованной интерфейсом RS-485 (протокол Modbus или EmiBus).
| Характеристика | Величина / тип | Примечание |
| Количество каналов ввода | 6 | |
| Диапазон измеряемого сопротивления, Ом |
40…90
или 80…180 |
в зависимости от модификации |
| Время коммутации канала, мкс, не более | 100 | |
| Время преобразования, мкс, не более | 10 | |
| Разрядность аналого-цифрового преобразования, бит | 12 | |
| Основная погрешность преобразования, приведенная к диапазону измерений, %, не более | ±0,1 или ±0,2 |
в зависимости
от модификации |
| Дополнительная температурная погрешность, %/ ºС | ±0,01 | |
| Интерфейс связи между внешними (информационными и управляющими) системами и модулем | RS-485 | |
| Количество каналов интерфейса между внешними (информационными и управляющими) системами и модулем | 2 | |
| Протокол информационного обмена по интерфейсным каналам | Modbus/EmiBus | |
| Напряжение гальванической изоляции между изолированными частями модуля, В, не менее | 1000 | |
| Габаритные размеры модуля, мм | 170х130х30 |
В зависимости от величины измеряемого сопротивления и от значения основной погрешности модуль выпускается в нескольких модификациях:
| Обозначение модуля | Диапазон измеряемого сопротивления (шкала), Ом | Номинальное сопротивление термопреобразователя R0, Ом | Основная приведенная к диапазону измерений погрешность преобразования, % |
| AI-31A | 40…90 | 50 | ±0,2 |
| AI-31A-01 | 80…180 | 100 | |
| AI-31A-02 | 40…90 | 50 | ±0,1 |
| AI-31A-03 | 80…180 | 100 | |
| AI-31A-04 |
40…90 или 80…180
выбирается перемычкой на плате |
50 или 100 | ±0,2 |
| AI-31A-05 |
40…90 или 80…180
выбирается перемычкой на плате |
50 или 100 | ±0,1 |
