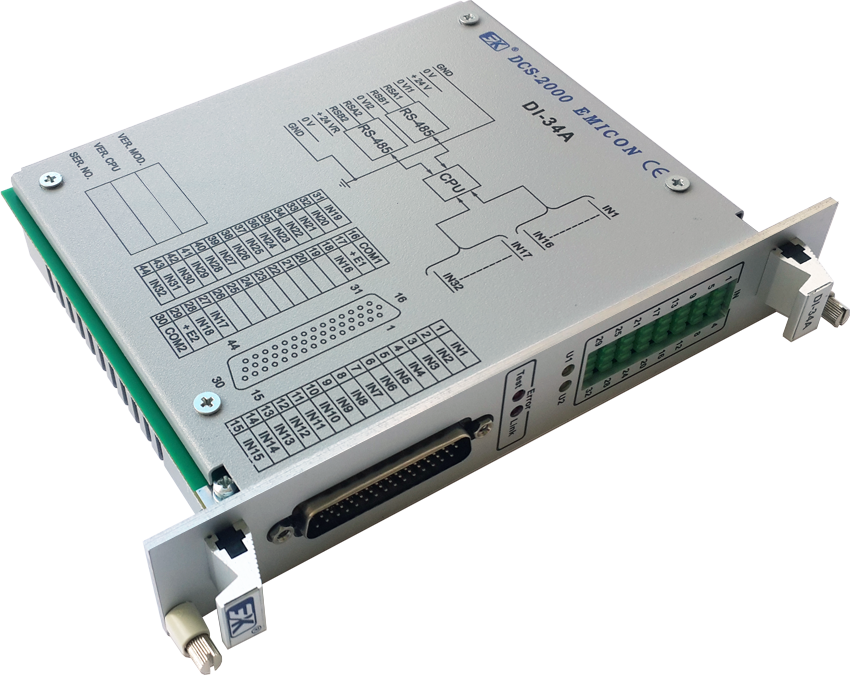

Модуль предназначен для работы в составе распределенных систем управления и имеет две изолированные группы каналов. Обе группы содержат по 16 каналов дискретных входов. Каждая группа питается отдельным внешним источником питания 24 В. Датчики могут подключаться ко входам модуля, используя положительную полярность по схеме "общий минус".
Характеристика
Величина / тип
Примечание
| Характеристика | Величина / тип | Примечание |
| Количество каналов ввода | 32 | |
| Номинальный входной ток каждого канала, мА | 10 | |
| Напряжение питания входов, В | 24±5% | |
| Минимальная длительность входного сигнала, мс | 15±5 |
согласована с ПАО "Транснефть" |
| Интерфейс связи между внешними (информационными и управляющими) системами и модулем | RS-485 | |
| Количество каналов интерфейса | 2 | |
| Протокол информационного обмена по интерфейсным каналам | ModBus, EmiBus | |
| Напряжение питания модуля, В | от 18 до 36 | |
| Степень защиты от влаги и пыли, не ниже | IP20 | |
| Габаритные размеры модуля, мм | 169×130×30 | |
| Масса модуля, кг, не более | 0,2 |
