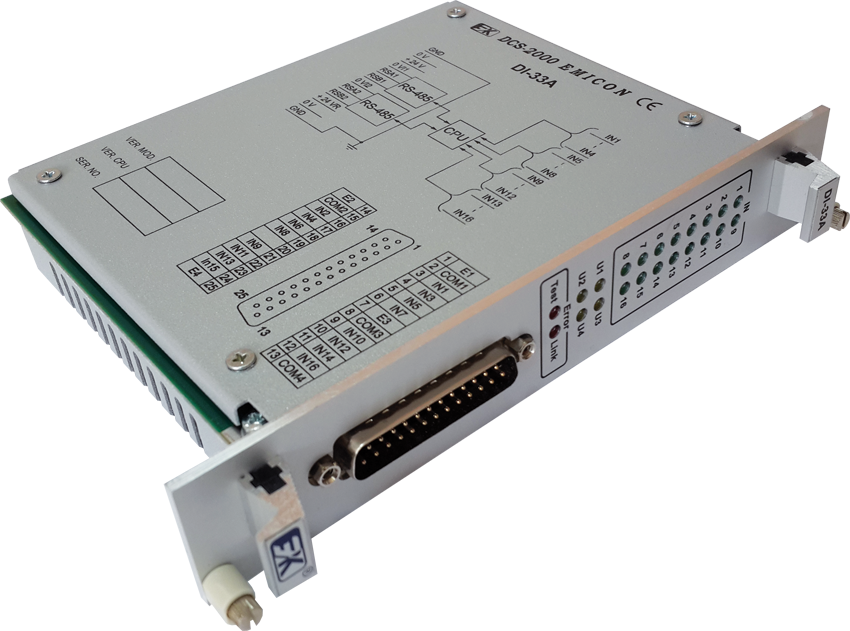

Модуль ввода дискретных сигналов DI-33А

Описание

Характеристики

Документация

Модуль предназначен для работы в составе распределенных систем управления и имеет четыре изолированные группы входных каналов. Каждая группа состоит из четырех входов. Все группы питаются от внешних источников питания. Датчики могут подключаться к входам модуля, используя любую полярность – как по схеме "общий плюс", так и по схеме "общий минус". На модуль можно подавать как постоянные сигналы, так и импульсные.

Характеристика

Величина / тип

Примечание

Характеристика	Величина / тип	Примечание
Количество групп каналов ввода	4
Количество каналов ввода в группе	4
Напряжение внешнего источника питания входных каналов, В	24 ± 5%
Номинальный входной ток, мА	5
Максимальный выходной ток, мА	7,5
Защита входов от перенапряжения	есть
Постоянная времени аппаратного фильтра, мс	в зависимости от модификации
Минимальная длительность входного импульсного сигнала, мс	15±5	согласована с ПАО "Транснефть"
Тактовая частота работы микроконтроллера, МГц	14,7456
Количество каналов интерфейса	2
Тип интерфейсных каналов	RS-485
Протокол информационного обмена по интерфейсным каналам	ModBus / EmiBus
Максимальная скорость передачи данных по интерфейсным каналам, бит/с	921600
Напряжение гальванической изоляции между внешним источником питания и системной частью, объектовой и интерфейсной частями модуля, В, не менее	1000
Габаритные размеры модуля, мм	140x120x30
