DCS-2000 (исполнение М3)

Контроллеры серии DCS-2000 исполнения М3 предназначены для создания центральных контроллеров (КЦ).

Отличительные особенности контроллеров серии DCS-2000 (М3):

• Модульная структура с жестким монтажом в крейт с общей шиной для доступа к модулю DPM-41A для информационного обмена между контроллерами;
• Резервированная система, состоящая из двух контроллеров;
• Дублированный интерфейс;
• Дублированное питание (24 В);
• Протоколы обмена - Modbus RTU, EmiBus, Modbus TCP, МЭК-60870-5-104;
• Процессор в составе CPU Cortex-A8 1Ghz, 512Mb RAM, 1Gb ROM Linux RT;
• Безударная корректировка ПО;
• Гибкий конфигуратор системы с возможностью интеграции в САПР;
• Программирование в среде Cont Designer и на языках стандарта МЭК 61131-3.

Контроллер DCS-2000 (М3) имеет модульную конструкцию, представляющую собой каркас с кроссовой платой (вместе - крейт), в который устанавливаются модули различных типов. Информационный обмен между модулями внутри крейта производится по параллельной шине.

Контроллеры серии DCS-2000 (M3) устанавливаются в шкафы напольного и настенного исполнения (степень защиты оболочкой – до IP-65).

Основным конструктивным элементом контроллера DCS-2000 (M3) является каркас. Он предназначен для размещения модулей в контроллере и их подключения к кроссовой плате. Конструктивно каркас состоит из верхних и нижних реек с направляющими, выполненными на базе евроконструктива, боковых стенок с элементами крепления к монтажной панели шкафа и верхней крышки.

Предусмотрено два типа каркасов:

• каркас СС-315 (на 13 платомест) (при организации резервированного контроллера);
• каркас СС-406 (на 5 платомест) (для задач, не требующих обмена данными с резервным контроллером по высокоскоростной параллельной шине).

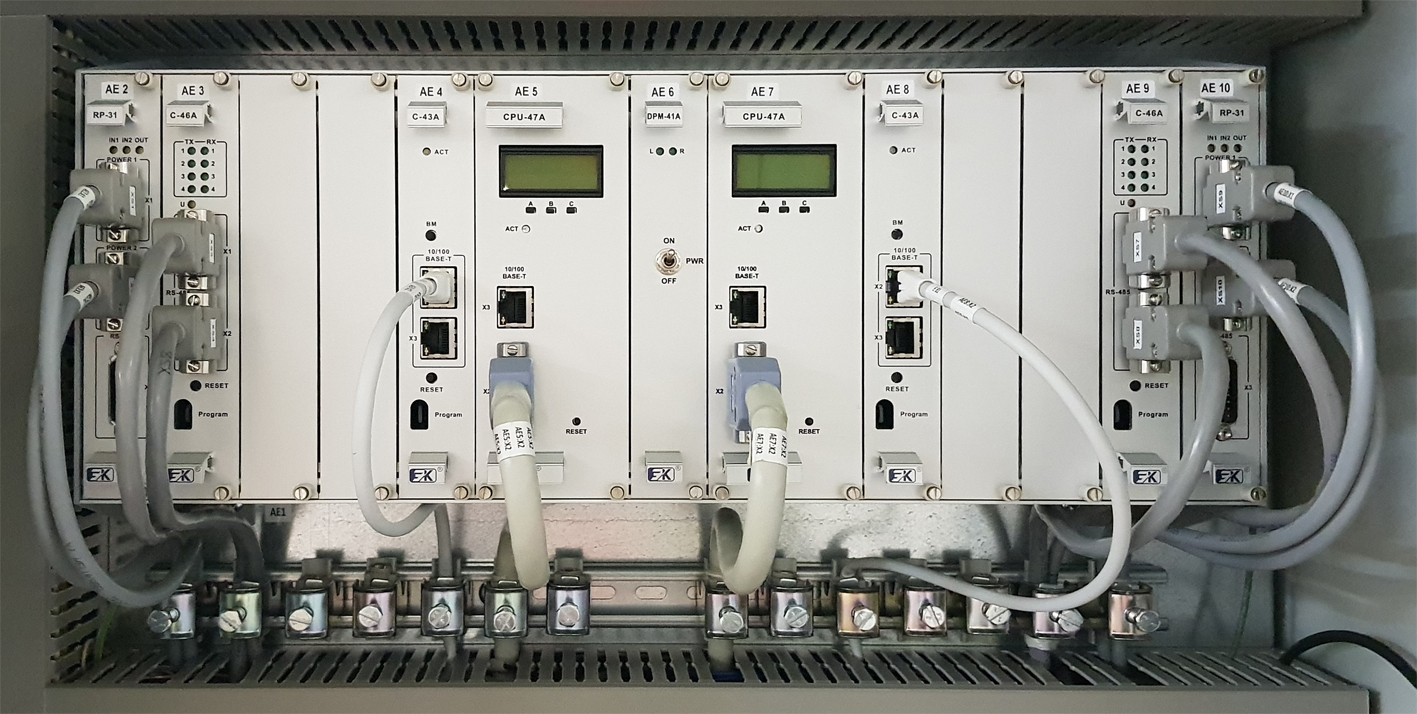

Крейт на 13 платомест содержит в своем составе два резервируемых контроллера. Крайние платоместа в крейте предназначены для установки модулей повторителя RP-31 серии DCS-2000 (М2). На центральное платоместо устанавливается модуль двухпортового оперативного запоминающего устройства DPM-41A, справа и слева от него размещаются модули ЦПУ левого и правого комплектов соответственно. Остальные платоместа предназначены для установки сетевых модулей левого и правого комплектов.

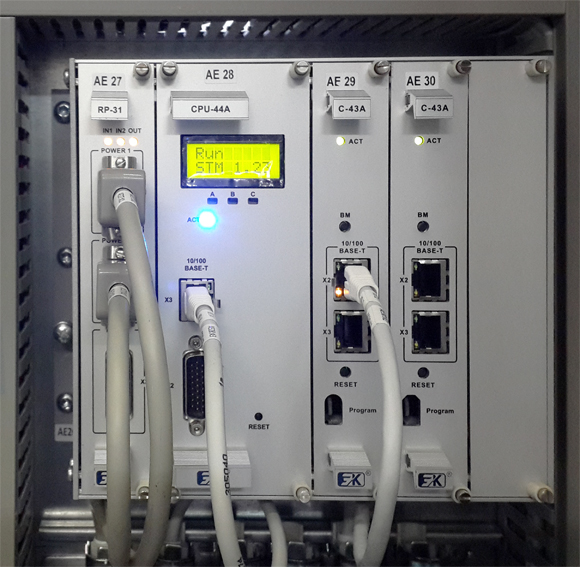

В крейте на 5 платомест крайнее левое платоместо предназначено для установки модуля повторителя RP-31 серии DCS-2000 (М2). Рядом с ним устанавливается модуль ЦПУ. Остальные платоместа предназначены для установки сетевых модулей.

Модули повторителя RP-31 серии DCS-2000 исполнения М2 используются для подачи питания.
